Схема электрооборудования Suzuki Let’s 2 показывает, как по единому жгуту проводки соединены генератор, блок электрики, освещение и приборная панель. Распиновка коммутатора и схема — на фото ниже.

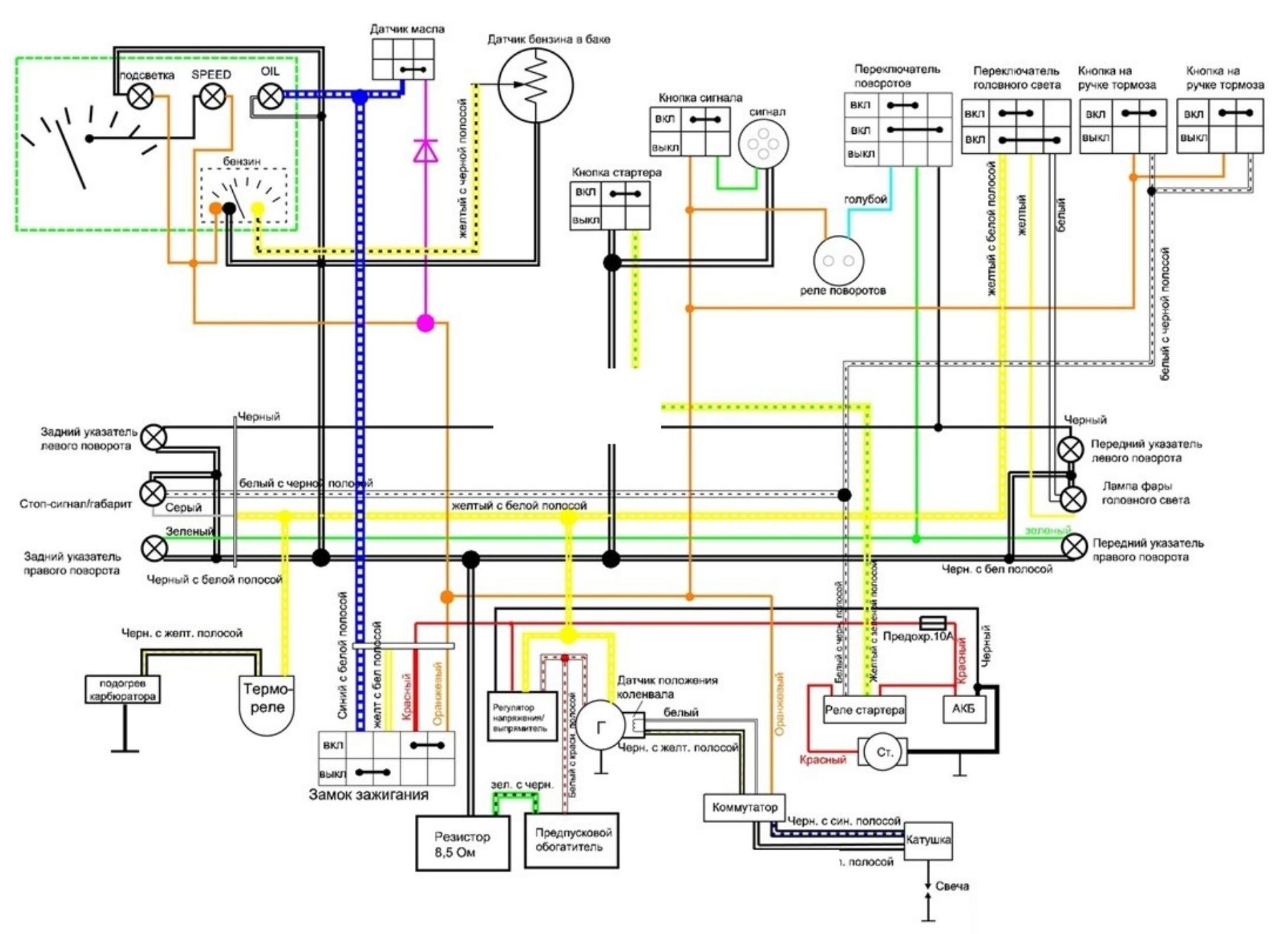

Полная схема электрооборудования для всех скутеров Suzuki линейки Let’s 2. Для удобства каждый узел и проводник обозначен уникальным цветом.
Распиновка коммутатора Скутера Suzuki (фото)
Часто задаваемые вопросы
Сколько катушек у генератора Suzuki Let’s 2?
Генератор Let’s 2 имеет катушку зажигания (высоковольтная), катушку освещения и датчик-триггер коммутатора. Все они размещены на статоре под крышкой левой стороны двигателя.
Какое напряжение генератора Suzuki Let’s 2?
Переменное напряжение катушки освещения — около 12–14 В, после выпрямителя-регулятора — стабилизированные 13,8–14,5 В на АКБ при средних оборотах.
Где находится замок зажигания Suzuki Let’s 2?
Замок зажигания установлен на передней панели рулевой колонки и объединён с замком руля. Подключается 4-контактным коннектором к основной проводке.
Как подключается коммутатор на Suzuki Let’s 2?
Коммутатор (CDI) устанавливается под передним пластиком и имеет 5-контактный разъём: масса, триггер, первичная обмотка катушки зажигания, замок зажигания и высоковольтный провод к свечной катушке.
Почему на Suzuki Let’s 2 нет искры?
Основные причины — вышедший из строя коммутатор CDI, обрыв катушки зажигания, плохой контакт массы на раме или обрыв проводки от замка зажигания. Диагностику начинают с проверки массы и наличия +12В на входе коммутатора.
Какой предохранитель стоит на Suzuki Let’s 2?
Главный предохранитель — 10 А, расположен в блоке рядом с аккумулятором. Его перегорание отключает фару, поворотники и стартер.
