Когда пропала искра на скутере (особенно если это Сузуки Летс 2), первая мысль — сразу покупать новый коммутатор или катушку. По моему опыту, в половине случаев проблема оказывается в окислившейся массе, перетертом проводе или неисправном датчике генератора. Чтобы не тратить деньги на запчасти, которые вам не нужны, электронику нужно прозвонить.

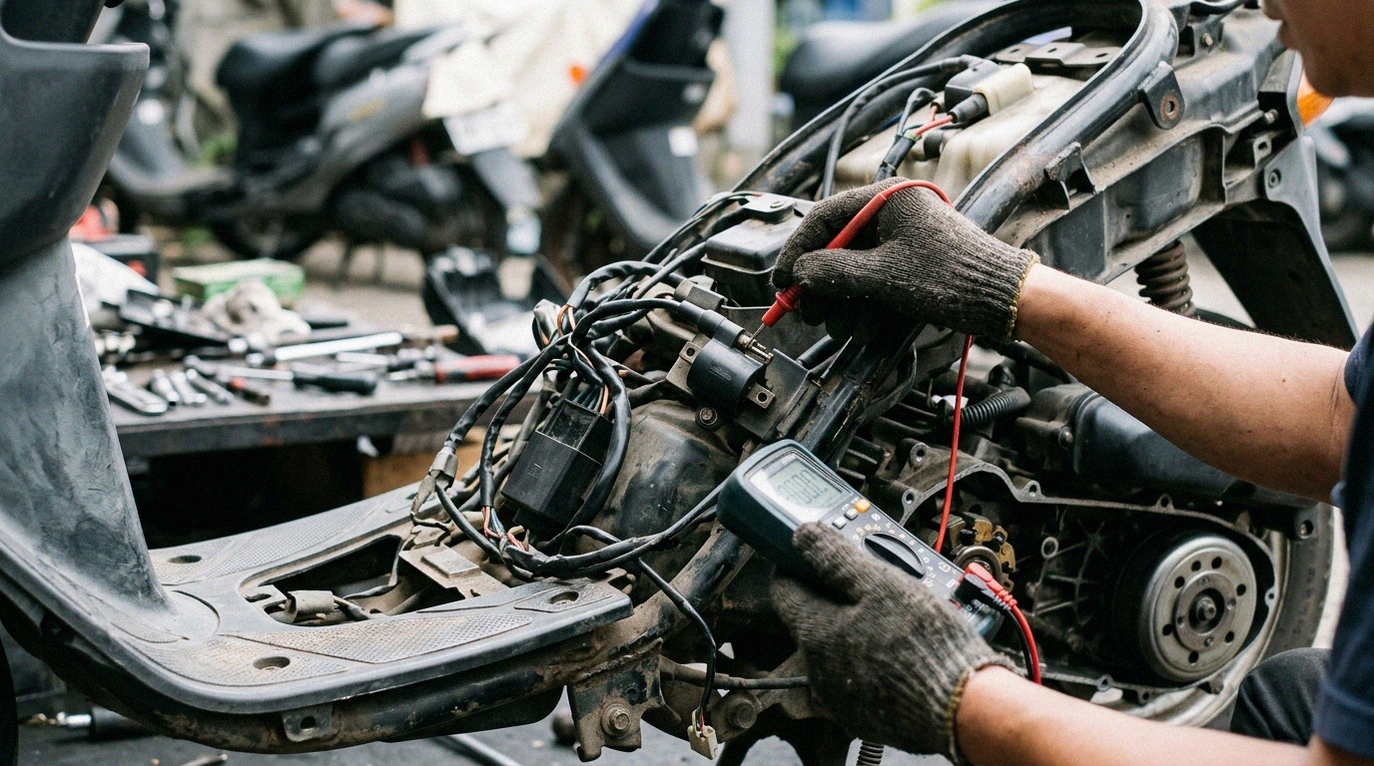

В этой инструкции я пошагово расскажу, как проверить катушку зажигания скутера мультиметром, замерить сопротивление статора (генератора) и вычислить дохлый коммутатор.
Зачем искать причину самому
Электрика в двухтактных скутерах устроена довольно просто. Вам не нужен диагностический сканер, достаточно базового тестера за 300 рублей. Самостоятельная прозвонка экономит время на поездки к механикам и спасает от типичной ошибки новичка — «купил всё новое по кругу, а искры так и нет».
Что понадобится для работы
Перед тем как разбирать пластик, подготовьте инструмент:
- Мультиметр (любой китайский тестер с режимом измерения сопротивления — Омы/Ом).
- Заведомо рабочая свеча зажигания (всегда начинайте проверку с неё).
- Крестовая отвертка и ключи на 8/10, чтобы добраться до коммутатора (обычно под клювом или в клюве) и катушки.
- Схема электропроводки Suzuki Let's 2 (сильно упростит поиск нужного провода, но базовые вещи мы прозвоним и так).
Шаг 1. Исключаем простые блокировки и обрыв массы
Чаще всего владельцы спрашивают, почему пропала искра на скутере, забывая о банальных вещах. Зажигание Сузуки Летс 2 работает по принципу «размыкания на массу» для того, чтобы заглохнуть. То есть, если управляющий провод с коммутатора замыкает на раму — искры не будет.
Что я проверяю в первую очередь:
- Замок зажигания. Иногда окисляются контакты внутри. Если отключить фишку замка, искра должна появиться (но скутер нельзя будет заглушить с ключа).
- Обрыв массы. Двигатель стоит на сайлентблоках, поэтому масса на мотор идет отдельным толстым проводом (обычно зеленый или черный, в зависимости от года выпуска). Возьмите мультиметр в режиме прозвонки: один щуп на минус аккумулятора, второй — на картер двигателя. Если мультиметр не пищит, бросьте дополнительный провод с минуса АКБ на двигатель. Часто сузуки летс 2 нет искры именно из-за отгнившей массы.
- Свечной колпачок (насвечник). Внутри него стоит резистор. Скрутите колпачок с бронепровода, приставьте голый провод к цилиндру (с зазором 3–5 мм) и крутаните стартером. Если искра бьет с провода, а со свечой через колпачок — нет, меняйте колпачок.
Шаг 2. Как проверить катушку зажигания скутера мультиметром
Катушка зажигания (бобина) выходит из строя редко, но проверить её проще всего. У неё есть две обмотки: первичная (низковольтная) и вторичная (высоковольтная).
- Снимите катушку со скутера.
- Первичная обмотка: переключите мультиметр на 200 Ом. Один щуп на клемму катушки, второй — на железный сердечник (массу катушки). Сопротивление должно быть около 0.5 – 1.5 Ом.
- Вторичная обмотка: переключите тестер на 20 кОм. Один щуп на массу катушки, второй вставьте внутрь бронепровода (туда, куда вкручивается насвечник, сам насвечник нужно скрутить). Нормальное сопротивление вторички — 3.5 – 5.5 кОм (килоОм).
Если тестер показывает обрыв (значение 1 или бесконечность) на любой из обмоток — катушка зажигания скутер сузуки под замену.
Шаг 3. Как проверить генератор на скутере 2т
На скутерах Сузуки генератор включает в себя питающую обмотку зажигания (высоковольтную) и индукционный датчик (датчик Холла). Коммутатор питается напрямую от статора, аккумулятор для искры ему не нужен.
Найдите фишку, которая идет от генератора (статора) к коммутатору, и рассоедините её.
- Питающая обмотка зажигания (обычно красно-черный провод): один щуп тестера на провод, второй на массу. Сопротивление должно быть в пределах 150 – 250 Ом. Если показывает 0 — короткое замыкание, если 1 — обрыв. Статор нужно снимать и перематывать или менять.
- Датчик Холла (сине-желтый провод): он дает коммутатору сигнал, когда давать искру. Сопротивление рабочего датчика — около 100 – 150 Ом.
Цифры могут слегка гулять в зависимости от температуры мотора и погрешности китайского мультиметра. Главное, чтобы не было полного обрыва или жесткого короткого замыкания на массу там, где должно быть сопротивление.
Шаг 4. Коммутатор (CDI)
Коммутатор на Летс 2 — вещь сложная, внутри залита плата с конденсаторами и тиристорами. Прозвонить его мультиметром на 100% не получится, таблицы сопротивлений между пинами часто врут.
Поэтому коммутатор проверяется методом исключения: если масса есть, замок зажигания не коротит, статор выдает нужные Омы, датчик Холла звонится, а катушка целая — значит, умер коммутатор. Проще всего взять заведомо рабочий у друга на 5 минут и проверить.
Стоит ли везти в сервис?
Кому подойдёт самостоятельный ремонт: тем, кто отличает вольты от омов и умеет держать отвертку. Электрика 2Т скутеров примитивна, и найти обрыв по цепочке от генератора до свечи занимает от силы полчаса.
Когда лучше к механику: если после замены деталей искры всё равно нет, проводка представляет собой смотку из изоленты (так называемые «сопли»), или если вы не хотите возиться со снятием ротора генератора — там нужен специальный съемник.
Часто задаваемые вопросы
Можно ли проверять искру без свечи, просто проводом на массу?
Да, для теста катушки можно поднести голый бронепровод к картеру двигателя с зазором около 5 мм и покрутить электростартером. Но не делайте зазор слишком большим — можно спалить коммутатор.
Зависит ли искра от аккумулятора на Сузуки Летс 2?
Нет. На классических 2Т японцах зажигание работает от переменного тока (AC-CDI). Скутер может заводиться с кикстартера вообще без аккумулятора.
Какое должно быть сопротивление статора скутера?
Питающая катушка зажигания на статоре выдает около 150–250 Ом. Катушки освещения (для фар) звонятся почти накоротко — около 0.5–1 Ом.
Свеча сухая или мокрая — как это связано с искрой?
Если вы долго дергали кикстартер без искры, свеча должна быть мокрой от бензина. Если она сухая — у вас две проблемы: пропала искра на скутере и топливо не поступает в цилиндр.
Заключение
Восстановление искры — это всегда логическая цепочка. Начинайте от самого дешевого (свеча, колпачок, плохая масса), затем проверьте катушку зажигания скутера мультиметром, и только после этого прозванивайте генератор. Не спешите заказывать новые детали, пока не убедитесь, что старые действительно сгорели.
